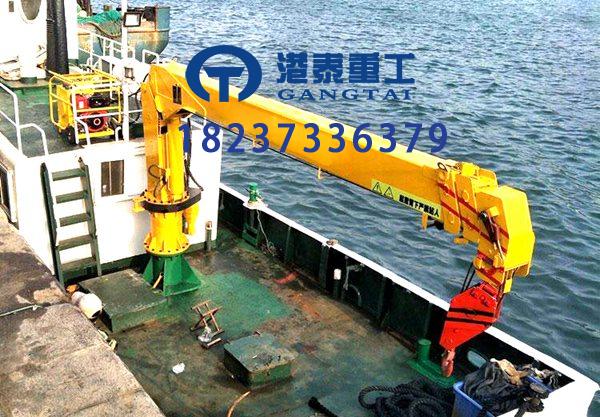

廣東中山船用克令吊廠家18237336379是專業從事起重機械設備的全產業服務。公司主要經營各種雙梁，橋門式起重機，歐式起重機，電動葫蘆，環鏈葫蘆，格柵以及各類零配件及配套件的銷售業務，同時進行起重設備的設計，安裝，維修，保養及代辦年檢等相關業務。
一、動力源：液壓系統提供核心驅動力
（1）80 噸克令吊因臂架自重（通常數十噸）+ 貨物載荷（最大 80 噸）產生的力矩較大，變幅系統的動力主要依賴液壓系統（相比電動驅動，液壓更適合重載、抗沖擊的船舶工況）：
液壓泵（由主電機帶動）將機械能轉化為液壓能，輸出高壓液壓油（壓力通常達 30-40MPa）；高壓油經液壓管路輸送至變幅控制閥組，通過操作控制臺的變幅手柄（駕駛員控制），觸發換向閥切換油流方向，決定臂架 “抬升” 或 “下放”。
二、執行機構：驅動臂架俯仰，實現角度變化
80 噸級克令吊的變幅執行機構多采用 **“變幅卷揚機 + 鋼絲繩滑輪組”** （因臂架長、力矩大，相比中小型克令吊的 “直接液壓油缸推動”，鋼絲繩傳動受力更均勻、能緩沖載荷沖擊），具體動作過程如下：
（1）臂架抬升（作業半徑縮小）
液壓油驅動變幅卷揚機的液壓馬達旋轉，帶動卷揚機卷筒順時針卷繞變幅鋼絲繩；
變幅鋼絲繩一端固定在卷筒上，另一端繞過臂架頭部的定滑輪、轉臺底部的動滑輪（形成 “滑輪組”，可省力并減小卷筒尺寸），最終連接至臂架根部或轉臺；
卷筒卷繩時，鋼絲繩通過滑輪組拉動臂架繞其根部的鉸軸向上轉動（俯仰角度增大，如從 15° 抬升至 70°），吊鉤隨臂架抬高向克令吊基座靠近，作業半徑縮小。
（2）臂架下放（作業半徑擴大）
操作手柄切換方向，液壓閥組改變油流方向，液壓馬達反向旋轉，卷筒逆時針放繩；
臂架在自身重力、吊鉤側載荷的共同作用下，繞鉸軸緩慢向下轉動（俯仰角度減小，如從 70° 降至 15°），鋼絲繩隨臂架下放被逐漸放出；
吊鉤隨臂架下放遠離基座，作業半徑隨之擴大（80 噸克令吊最大作業半徑通常達 30-40 米）。
三、角度控制：精準調節，避免過幅
為確保作業半徑符合需求、防止臂架角度異常，系統通過 “機械 + 電氣” 雙重控制實現精準調節：
（1）速度調節：液壓管路中的節流閥或比例閥控制液壓油流量，調節卷揚機轉速，進而控制臂架俯仰速度（重載時需低速平穩，空載時可適當提速）；
（2）角度檢測：臂架根部安裝角度傳感器（如電位器式、編碼器式），實時檢測臂架當前俯仰角度，并將信號傳輸至 PLC（控制系統）；
（3）可視化反饋：角度數據在操作控制臺的顯示屏上實時顯示，駕駛員可根據需求調整臂架角度，精準匹配裝卸位置（如對準貨艙口、碼頭貨車）。
四、安全防護：防止過載與機械損傷
變幅系統是克令吊受力最復雜的環節之一（需承受 “載荷 × 作業半徑” 的力矩），必須配備多重安全保護機制，核心包括：
（1）變幅限位器：
當臂架抬升角度過大（如超過 75°，可能導致克令吊重心后移、傾覆風險增加）或下放角度過小（如低于 10°，可能導致臂架觸碰甲板或貨艙）時，限位器觸發，自動切斷變幅動力，禁止臂架繼續向危險方向動作；
（2）力矩限制器（核心安全部件）：
PLC 實時計算 “當前載荷 × 作業半徑” 的實際力矩，與設備額定力矩（80 噸克令吊額定力矩通常為 2400-3200 噸?米）對比；若實際力矩超過額定值（如超載、超半徑作業），力矩限制器立即切斷變幅、起升動力，同時發出聲光報警，防止臂架變形或斷裂；
（3）制動裝置：
變幅卷揚機配備液壓制動器，當駕駛員松開操作手柄或系統斷電時，制動器自動抱閘，鎖死卷筒，防止臂架因自重或載荷作用意外下滑，確保作業暫停時臂架角度穩定。
2.綜上，80 噸船用克令吊變幅系統的工作原理可概括為：以液壓系統為動力，通過卷揚機與鋼絲繩滑輪組驅動臂架俯仰，結合角度檢測與安全限位，實現作業半徑的精準、安全調節，最終配合起升、回轉系統，完成貨物在指定范圍內的裝卸作業。
3.廣東中山船用克令吊廠家18237336379始終秉持 “科技創新、誠信服務” 的經營宗旨，以滿足客戶需求為核心追求。熱忱歡迎海內外新老客戶前來考察指導，期待與您攜手并肩，共譜發展新篇！
